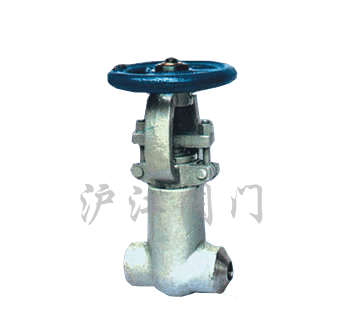

Z60Y国标电站闸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


一、用途:

焊接连接的闸阀适用于公称压力PN16.0-32.0MPa,工作温度≤540℃(其中P57170V工作温度为570℃)的石油,化工、水力、火力电站各种系统的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动等。

二、标准与规范:

设计与制造
结构长度
压力--温度等级
试验与检验
E101 JB/T3595 DL/T531
E101 JB/T2766 GB/T5188.1
E101 JB/T3595
E101

三、型号:

对接焊端
产品型号
ANSIB16.25 DL/T531
Z60Y-160
Z60Y-P54100V
Z60Y-200
Z60Y-P54140V
Z60Y-250
Z60Y-P54170V
Z60Y-320
Z60Y-P54170V
锥齿轮传动闸阀
在型号“Z”后插入“5”,示例Z560Y-160
电动闸阀
在型号“Z”后插入“9”,示例Z960YP54100V

四、性能规范:

型号
公称压力PN(Mpa)
试验压力(MPa)
适用温度(℃)
适用介质
强度试验
密封试验
Z60Y-160
16.0
24
17.6
≤425
水、油品、蒸气
Z60Y-200
20.0
30
22
Z60Y-250
25.0
37.5

27.5

Z60Y-320
32.0
48
35.2
Z60Y-P54100V
P54100V
30
11
≤540
Z60Y-P54140V
P54140V
42
15.4
Z60Y-P54170V
P54170V
48
18.7
Z60Y-P54170V
P54170V
63
18.7
≤570

五、主要零件材料:

零件名称
材料牌号
阀体
WCB A105
Wc6 12Cr1MoV
Wc6 12Cr1MoV
阀盖
WCB 35
Wc6 12Cr1MoV
Wc6 12Cr1MoV
支架
WCB
WCB
WCB
闸板
WCB
Wc6
Wc9
阀杆
2Cr13
25Cr2MoV 20Cr1Mo1V1A
25Cr2MoV 20Cr1Mo1V1A
阀座
25
304
304
密封环(垫片)
包覆垫、 增强柔性石墨
填料
增强柔性石墨
阀杆螺母
ZCuAI10Fe3

六、Z60Y国标电站闸阀主要外形尺寸及连接尺寸:

公称压力
PN(MPa)
公称通径
DN(mm)
主要外形尺寸及连接尺寸(mm)
重量
(Kg)
L
D
L1
d
H
D0


16.0



15
90
23
10
13
182
118
6
20
110
29
11
18
210
130
10
25
120
35
12
23
235
150
13
32
130
43
14
28
258
166
15
40
150
49
15
36
285
180
23
50
170
61
16
45
338
180
35


20.0



15
90
23
10
13
182
118
6
20
110
29
11
18
210
130
10
25
120
35
12
23
235
150
13
32
130
43
14
28
258
180
16
40
150
49
15
36
285
180
25
50
170
61
16
45
338
180
37


25.0



15
90
23
10
13
182
118
6
20
110
29
11
18
210
130
10
25
120
35
12
23
235
150
13
32
130
43
14
28
258
180
16
40
150
49
15
36
285
180
27
50
170
61
16
45
338
180
40

七、结构优势与特点:

●设计制造按JB/T3595等标准,可与国产设备配套使用。
●阀门中腔采用压力自紫式密封结构、密封性能好。支管两端为焊接结构。
●闸板与阀座密封面采用司太立(stellite)钻基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好。
●阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
●启闭件的结构可根据用户要求设计成单板、双板平行双板等不同形式。


八、主要外形尺寸肜连接尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
主要外形尺寸及连接尺寸(mm)
重量
(Kg)
d
L
H
L1
L2




25.0




50
43
216
840
363
197
103
65
57
254
915
363
197
110
80
67
305
950
363
197
135
100
84
406
1164
437
277
234
125
100
483
1402
437
277
343
150
125
700
1129


450
175
158
711(750)
1650
457
309
638
225
200
864(850)
1650
554
309
654
300
280
1067
2106
764
398
1973


32.0



100
96
533
1236
437
277
234
125
118
610
1402
437
277
315
150
148
762(750)
1403
526
283
672
175
148
762(750)
1650
554
309
684
225
222
1041(850)
1650
554
309
696
350
350
1250
2255


2605

P54100V


175
148
762(750)
1650
554
309
683
225
222
1041(850)
1650
554
309
704
250
222
1041(900)
1795
554
309
1214
300
294
1254
2080
554
309
2125

P5414V

125
136
600
1115



175
175
750
1205



225
217
850
1490




P54170V


125
98
630(580)
1230
437
277
312
225
186
1060(850)
1680
554
309
1404
300
278
1397
2265
764

2834
350
338
1550
2536
715

5591

P57170V

125
124
600
1115



175
163
750
1205



225
201
850
1490
