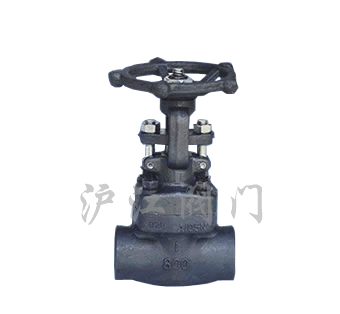

J61H-800LB锻钢截止阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473




一、产品说明:

  锻钢截止阀有三种盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。

二、截止阀设计结构和特征:

截止阀的设计与制造符合API602,BS5352和ASME B16.34。检验与测试按API 598,标记按MSS-SP-25。

三、采用以下结构:

全径或缩径
明杆支架式(OS&Y)
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端(NPT)符合ANSI/ASME B1.20.1
阀瓣可变换为节流型、针型、球型和止回型。

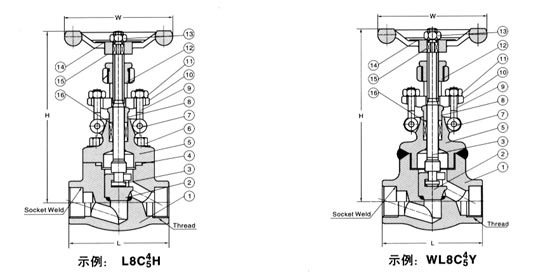

锻钢截止阀 800Lb

四、标准材质明细表:

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105N
A182 F22
A182/F304(L)
A182/F316(L)
6
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276 410
A182 F304(L)
A182 F316(L)
9
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 410
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C~425°C
-29°C~550°C
-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

五、J61H-800LB锻钢截止阀尺寸(mm)和重量(Kg):

NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79
79
92
111
120
152
172
200
H(开)
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8

锻钢截止阀 900Lb~1500Lb

六、标准材质明细表:

序号
零件名称
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
阀体
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
阀瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
阀杆
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
垫片
316夹柔性石墨
316夹PTFE
5
阀盖
A105N
A182 F22
A182 F304(L)
A182 F316(L)
6
阀盖 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圆柱销
A276 420
A276 304
8
填料压套
A276 410
A182 F304(L)
A182 F316(L)
9
活节螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料压板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
阀杆螺母
A276 420
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
铭牌
SS
15
手轮
A197
16
填料
柔性石墨
PTFE
适用介质
水、蒸汽、油品等
水、蒸气、油品等
硝酸、醋酸等
适用温度
-29°C~425°C
-29°C~550°C
-29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

七、J61H-800LB锻钢截止阀尺寸(mm)和重量(Kg):

NPS
缩径
3/8
1/2
3/4
1
11/4
11/2
2
/
全径
/
3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
H(开)
171
207
207
240
258
330
355
370
W
100
125
125
160
160
180
200
240
重量
螺栓式
2.2
3.7
3.6
6.8
7.6
11.6
15.0
21.9
焊接式
2.0
3.4
3.3
6.0
5.6
10.3
14.2
18.0

订货须知:


一、①J61H-800LB锻钢截止阀产品名称与型号②J61H-800LB锻钢截止阀口径③J61H-800LB锻钢截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的J61H-800LB锻钢截止阀型号,请按J61H-800LB锻钢截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
