首页 > 产品系列 > 保温阀 > 夹套保温球阀

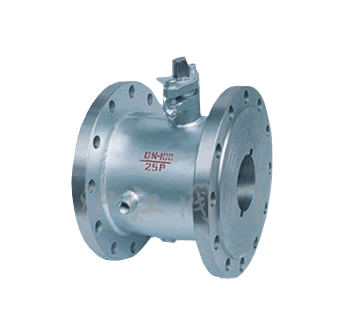

夹套保温球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563  56084471
图文传真： 021-56084473

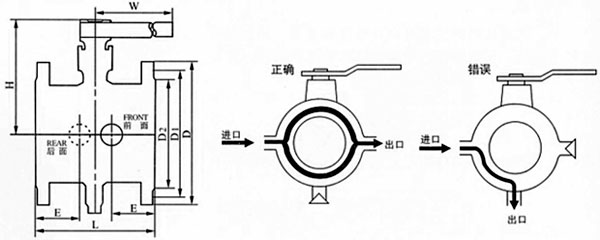

尺寸图



产品[球阀]的详细资料

产品型号：
 夹套保温
产品名称：
 球阀
产品特点：
 夹套球阀系列,夹套保温球阀,保温球阀
球阀的详细资料：
夹套球阀系列,夹套保温球阀,保温球阀
一、主要部件材质

阀体

WCB

CF8

CF8M

CF3

CF3M

球

1Cr18Ni8Ti

CF8

CF8M

CF3

CF3M

阀体

1Cr13

0Cr18Ni9

0Cr17Ni12Mo2

0Cr18Ni9

0Cr17Ni12Mo2

填料

PTFE

PTFE

PTFE

PTFE

PTFE


二、密封选择

球

WCB

CF8

CF8M

CF3

CF3M

阀座

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

Cr+Ni

WELDING STL

球表面

PTFE

METAL

+STL

META

L+STL

PTFE

METAL

+STL

META

L+STL

PTFE

META

L+STL

METAL

+STL

PTFE

META

L+STL

METAL

+STL

PTFE

META

L+STL

METAL

+STL

三、主要尺寸表

公称通径DN（mm）

L

日标、美标-JIS 10K （ANSI 150Lb）

日标、美标-JIS 20K （ANSI 300Lb）

D

G

T

F

C

N-h

D

G

T

F

C

N-h

20

117

127

73

14.3

1.6

98.5

4-16

156

73

20.7

1.6

114.5

4-16

25

127

152

92

15.9

1.6

120.5

4-19

165

92

22.3

1.6

127

8-19

40

165

178

105

17.5

1.6

139.5

4-19

190

105

25.4

1.6

149

8-22

50

178

190

127

19.1

1.6

152.5

4-19

210

127

28.6

1.6

168

8-22

80

229

279

216

25.4

1.6

241.5

8-22

　

　

　

　

　

　

100

254

343

270

28.6

1.6

298.5

12-25

　

　

　

　

　

　

150

292

406

324

30.2

1.6

362.5

12-25

　

　

　

　

　

　

200

330

533

413

35.0

1.6

476.0

12-29

　

　

　

　

　

　


四、主要尺寸表

压力

口径

L

D

D1

D2

b

Z-φ

压力

口径

L

D

D1

D2

b

Z-φ

16

15

108

135

100

78

18

4-18

25

15

108

135

100

78

18

4-18

20

117

145

110

85

18

4-18

20

117

145

110

85

18

4-18

25

127

160

125

100

20

4-18

25

127

160

125

100

20

4-18

32

140

180

145

120

20

8-18

32

140

180

145

120

20

8-18

40

165

180

145

120

20

8-18

40

165

180

145

120

20

8-18

50

178

195

160

135

20

8-18

50

178

195

160

135

20

8-18

65

203

245

210

185

22

8-18

65

203

230

190

160

24

8-23

80

229

280

240

210

24

8-23

80

229

300

250

218

30

8-25

100

254

335

295

265

26

12-23

100

254

360

310

278

34

12-25

125

267

335

295

265

26

12-23

125

267

425

370

332

36

12-30

150

383

405

355

320

30

12-25

150

383

425

370

332

36

12-30

200

330

520

470

435

34

16-25

200

330

550

490

448

44

16-34
