首页 > 产品系列 > 氨气阀 > 氨用止回阀

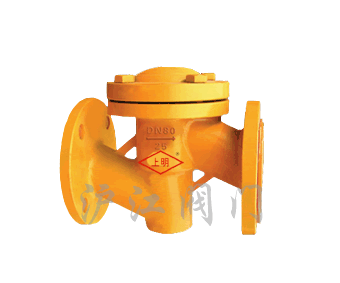

氨用止回阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图
产品型号:
H41N
产品名称:
氨用升降式止回阀
产品特点:
该阀门阀瓣利用流体压差和自身的重量实现升降,适用于大部分的罐内水平管路上,自动阻止介质逆流,保护上游设备。升降式止回阀,止回阀
氨用升降式止回阀的详细资料:
氨用止回阀,升降式止回阀,止回阀


一、主要设计参数
设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN200mm
公称压力:PN1.6、2.5、4.0MP。

二、主要性能参数

公称压力

壳体试验

密封试验

适用介质

适宜温度

2.5

3.75

2.75

气、天然气等

-40~+80℃

4.0

6.0

4.4


三、主要零件材料

阀体、盖板

阀瓣

密封面

WCB

碳钢

不锈钢和尼龙


四、主要外形尺寸

公称通径

DN(mm)

H41N-25型主要尺寸(mm)

重量

L

D

D1

D2

b

f

Z-фd

H

D3

(kg)

15

130

95

65

45

16

2

4-14

100

-

5

20

150

105

75

55

16

2

4-14

105

-

7

25

160

115

85

65

16

2

4-14

115

100

9

32

190

135

100

78

18

2

4-18

120

120

10

40

200

145

110

85

18

3

4-18

140

135

15

50

230

160

125

100

20

3

4-18

150

150

20

65

290

180

145

120

22

3

8-18

160

175

25

80

310

195

160

135

22

3

8-18

175

200

32

100

350

230

190

160

24

3

8-23

200

230

57

125

400

270

220

188

28

3

8-25

230

273

-

150

480

300

250

218

30

3

8-25

265

330

-

200

600

360

310

278

34

3

12-25

300

365

-


注:不锈钢止回阀尚有生产,H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。



订货须知:
一、①氨用升降式止回阀产品名称与型号②氨用升降式止回阀口径③氨用升降式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的氨用升降式止回阀型号,请按氨用升降式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
