氨气止回阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图

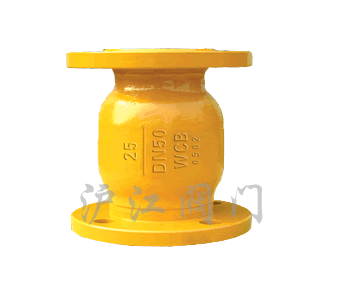

产品型号:
H42N
产品名称:
氨用立式止回阀
产品特点:
该阀门阀瓣利用流体压差和自身的重量实现升降,适用于大部分的罐内垂直管路上,自动阻止介质逆流,保护上游设备。立式止回阀,止回阀
氨用立式止回阀的详细资料:
氨用止回阀,立式止回阀,止回阀


一、主要设计参数
设计、制造:GB/T12235-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN32~DN200mm
公称压力:PN1.6、2.5、4.0MP。

二、主要性能参数

公称压力

壳体试验

密封试验

适用介质

适宜温度

1.6

2.4

1.76

气、天然气等

-40~+80℃

2.5

3.75

2.75

4.0

6.0

4.4


三、主要零件材料

阀体、阀盖

阀瓣

密封面

WCB

碳钢

不锈钢和尼龙1010


四、主要外形尺寸

公称通径

DN(mm)

H41N-25型主要尺寸(mm)

重量(kg)

L

D

D1

D2

b

Z-фd

32

110

135

100

78

18

4-18

-

40

120

145

110

85

18

4-18

-

50

140

160

125

100

20

4-18

7.7

65

160

180

145

120

22

8-18

10.8

80

185

195

160

135

22

8-18

11.9

100

210

230

190

160

24

8-23

19.1

125

275

270

220

188

28

8-25

-

150

300

300

250

218

30

8-25

46.4

200

PN1.6
PN2.5

380

360

310

278

34

12-25

63.5

PN4.0

380

375

320

282

38

12-30

-



订货须知:
一、①氨用立式止回阀产品名称与型号②氨用立式止回阀口径③氨用立式止回阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的氨用立式止回阀型号,请按氨用立式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
