首页 > 产品系列 > 排气阀 > 复合式排气阀

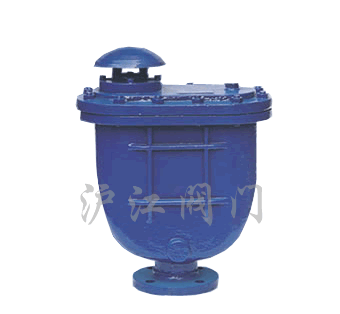

复合式排气阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


产品[复合式排气阀]的详细资料

产品型号:
CARX
产品名称:
复合式排气阀
产品特点:
本产品用于管路上的最高点有闭气的地方,来排除管内的气体来疏通管首,达到正常工作,如不装排气阀,管内流动的液体会产生动热引起气体形成短路,使管道出水容量达不到设计要求,其次,管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂,排(吸)气阀就迅速反空气吸入客内,防止管道振动或破裂。CARX复合式快速排气阀,复合式排气阀,快速排气阀
复合式排气阀的详细资料:
CARX复合式快速排气阀,复合式排气阀,快速排气阀

一、作用原理
当水进入管道时,塞头停在定位架下部,进行大量排气,当空气排完时,水进入阀内把球浮起传动塞头到关闭,停止排气。如管道在正常运转时自然会产生少量气体会聚到管内上部,到相当程度,阀内水位下降,浮球随时下降气体从小孔排出。如出现停电,停泵,管内水流空时,管内随时会出现负压力,浮球顺水下降,打开小孔带动大孔大量进气确保管道安全。

二、技术参数
1、介质:清水
2、使用温度:常温
3、阀体:灰铸铁HT200
4、浮球与塞头:不锈钢
5、密封材料:丁腈橡胶
6、阀体强度打压:1.5Mpa
7、密封试验打压:0.05-1.1Mpa不漏水

三、外形尺寸(尺寸单位:mm)

公称通径(DN)

H

L

L1

20/25

400

290

180

50

480

370

200

80

600

420

250

100

600

420

250

150

750

600

350

200

870

670

410


四、零件材料

NO

名称

材质

1

阀体

HT200

2

阀盖

HT200

3

浮球

304不锈钢

4

阀瓣

黄铜、不锈钢

5

杠杆

H59黄铜

6

塞头

不锈钢


五、排气量表(按每秒1.5-3.0米计算)

规格

25

55

80

100

150

200

250

300

350

400

200米3/小时

4-8

10-20

25-50

40-80

61-122

83-166

100-200

170-340

240-480

330-660

订货须知:

一、①CARX复合式快速排气阀产品名称与型号②CARX复合式快速排气阀口径③CARX复合式快速排气阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的CARX复合式快速排气阀型号,请按CARX复合式快速排气阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
