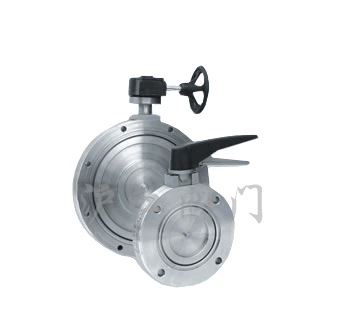

GI高真空蝶阀
一、产品[高真空蝶阀]的详细资料：
产品名称：GI高真空蝶阀
产品特点：GI系列高真空蝶阀,高真空蝶阀,真空蝶阀
高真空蝶阀的详细资料：GI系列高真空蝶阀,高真空蝶阀,真空蝶阀
二、主要性能规范：
|
公称通径（mm） |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
适用范围（Pa） |
133.3х10-4 ~ 1.02х05 | ||||||||||
|
介质温度（℃） |
-25~80 | ||||||||||
|
连接法兰 |
JB/T919 GB/T6070 | ||||||||||
|
漏气速率（L/s） |
≤1.33×0-4 | ||||||||||
|
流导（分子流）（L/s） |
25 |
48 |
97 |
178 |
260 |
546 |
938 |
1328 |
2611 |
3962 |
6159 |
三、采用标准：
|
设计与制造 |
连接法兰 |
检验与试验 |
|
JB/T4079-91 |
JB/T919 GB/T6070 |
JB/T4079 JB/T6446 |
四、主要零材料：
|
零件名称 |
阀体和蝶板 |
构件 |
密封垫（阀体、蝶板） |
|
材料 |
碳素钢（镀镍） |
2Cr13 |
丁腈橡胶 |
|
不锈钢 |
不锈钢 |
丁腈橡胶/氟橡胶 |

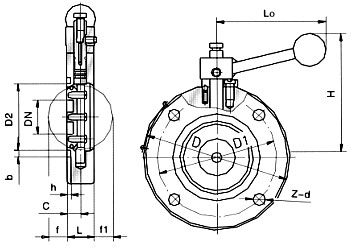

五、主要尺寸及重量：
|
型号 |
公称通径（mm） |
主要尺寸(mm) |
重量（kg） | |||||||||||
|
D |
L |
L0≈ |
H≈ |
D1 |
Z-d |
D2 |
b |
h |
f≈ |
f1≈ |
c≈ | |||
|
GI-32 |
32 |
78 |
22 |
82 |
76 |
64 |
4-7 |
36 |
5.3 |
3 |
5.8 |
5.8 |
11 |
0.74 |
|
GI-40 |
40 |
85 |
22 |
82 |
80 |
70 |
4-7 |
44 |
5.3 |
3 |
9.6 |
9.6 |
11 |
0.86 |
|
GI-50 |
50 |
110 |
22 |
95 |
98 |
90 |
4-9 |
55 |
5.3 |
3 |
14.5 |
14.5 |
11 |
1.35 |
|
GI-80 |
80 |
145 |
30 |
132 |
153 |
125 |
4-9 |
85 |
5.3 |
3 |
25.5 |
25.5 |
15 |
3.19 |
|
GI-100 |
100 |
170 |
30 |
132 |
165 |
145 |
4-12 |
105 |
5.3 |
3 |
35.4 |
35.4 |
15 |
3.9 |
|
GI-150 |
150 |
220 |
35 |
167 |
200 |
195 |
8-12 |
156 |
8 |
4.5 |
57.8 |
57.8 |
17.5 |
6.67 |
|
GI-200 |
200 |
275 |
40 |
232 |
295 |
250 |
8-12 |
208 |
8 |
4.5 |
80.5 |
80.5 |
20 |
10.85 |
|
GI-250 |
250 |
330 |
45 |
269 |
292 |
300 |
8-12 |
258 |
8 |
4.5 |
103 |
103 |
22.5 |
16.1 |
|
GI-300 |
300 |
380 |
55 |
358 |
368 |
350 |
8-14 |
308 |
8 |
4.5 |
123 |
123 |
27.5 |
23.7 |
六、主要尺寸及重量：
|
型号 |
公称通径（mm） |
主要尺寸(mm) |
重量（kg） | ||||||
|
D |
D1 |
h |
H |
H1 |
B |
Z-Фd | |||
|
GIQ-40 |
40 |
70 |
85 |
22 |
109.5 |
51 |
91 |
4-Ф7 |
2 |
|
GIQ-50 |
50 |
90 |
110 |
135 |
64 |
4-Ф9 |
3 | ||
|
GIQ-80 |
80 |
125 |
145 |
30 |
284.5 |
92 |
136 |
4-Ф9 |
5.5 |
|
GIQ-100 |
100 |
145 |
170 |
309 |
104 |
4-Ф12 |
6 | ||
|
GIQ-150 |
150 |
195 |
220 |
35 |
366 |
136 |
164.6 |
8-Ф12 |
10 |
|
GIQ-200 |
200 |
250 |
275 |
40 |
422.5 |
165 |
199 |
8-Ф12 |
16 |
|
GIQ-250 |
250 |
300 |
330 |
45 |
482 |
197 |
8-Ф14 |
21 | |
|
GIQ-300 |
300 |
350 |
380 |
55 |
543 |
233 |
224.6 |
8-Ф14 |
30 |
|
GIQ-400 |
400 |
465 |
500 |
60 |
686 |
293 |
253 |
8-Ф18 |
56 |
|
GIQ-500 |
500 |
565 |
600 |
80 |
742 |
355 |
300 |
12-Ф18 |
95 |
|
GIQ-600 |
600 |
670 |
710 |
100 |
912 |
428.5 |
330 |
12-Ф21 |
148 |
|
GIQ-800 |
800 |
880 |
920 |
130 |
117 |
565 |
445 |
20-Ф21 |
220 |
订货须知：
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
