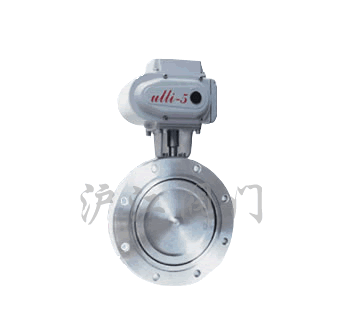

电动高真空蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


GID-A系列电动高真空蝶阀是适用于真空系统中接通或切断管路的介质流。
该阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制。阀门的阀板采用夹紧结构,把阀板的密封圈来夹紧,除了能用在真空状态下,也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为空气和非腐蚀性气体。

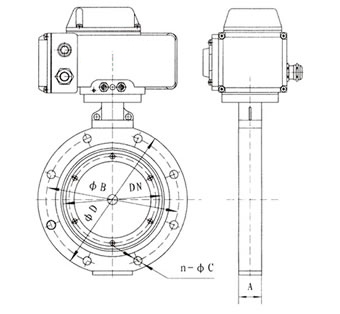

外形连接尺寸及性能参数


GID
-80A

GID
-100A

GID
-125A

GID
-150A

GID
-200A

GID
-250A

GID
-300A

GID
-400A

性能

公称通径(DN)

80

100

125

150

200

250

300

400

连接尺寸

A

32

35

45

50

55

60

ΦD

145

165

200

225

285

335

425

510

ΦB

125

145

175

200

260

310

395

480

n-ΦC

4-9

8-12

12-11

12-14

16-14

适用范围(Pa)

1056.7x10-4

漏气率(Pa.L/S)

6.7X10-4

介质温度()

丁腈橡胶-25 ~ +80,氟橡胶-30 ~ +150

电源(V/Hz

220/50

开闭时间(S

30

连接法兰标准

GB6070.3-85

主要件材质

阀体、阀板

碳钢(镀镍)或不锈钢

密封件

丁腈橡胶或氟橡胶
