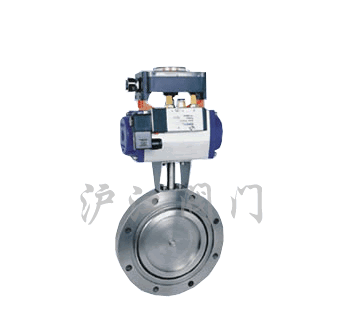

GIQ-B/AB型系列高真空气动蝶阀是用压缩空气为动力，通过气动装置改变气路方向，控制执行气缸来驱动蝶阀，接通或切断真空管路中的气流。适用的工作介质为空气及非腐蚀性气体。 注：GIQ-B/AB机构：可选配反馈信号装置。

B型外形连接尺寸及性能参数

型号 GIQ -50B GIQ -63B GIQ -80B GIQ -100B GIQ -125B GIQ -150B GIQ -200B GIQ -250B GIQ -300B GIQ -400B 技术性能 公称通径(DN) 80 100 125 150 200 250 300 400 连接尺寸 A 22 26 30 35 40 45 55 60 ΦD 110 130 145 170 195 220 275 330 380 500 ΦB 90 110 125 145 170 195 250 300 350 465 n-ΦC 4-Φ9 4-Φ12 8-Φ12 8-Φ14 8-Φ18 适用范围(Pa) 105～6.7x10-4 漏气率（Pa.L/S) 6.7X10-4 电磁阀电压（V/HZ） 220/50 气源压力（MPa） 0.4～0.6 法兰标准 JB919 安装位置 任意 介质温度(℃) 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， 主要件材质 阀体、阀板 碳钢（镀镍）或不锈钢 密封件 丁腈橡胶或氟橡胶

AB型外形连接尺寸及性能参数

型号 GIQ- 50AB GIQ- 63AB GIQ- 80AB GIQ- 100AB GIQ- 125AB GIQ- 150AB GIQ- 200AB GIQ- 250AB GIQ- 300AB GIQ- 400AB 技术性能 公称通径(DN) 50 80 100 125 150 200 250 300 400 连接尺寸 A 26 32 35 45 50 55 60 ΦD 110 130 145 165 200 225 285 335 425 510 ΦB   110 125 145 175 200 260 310 395 480 n-ΦC 4-Φ10.5 8-Φ9 8-Φ12 .5 12-Φ11 12-Φ14 16-Φ14 适用范围(Pa) 105～6.7x10-4 漏气率（Pa.L/S) 6.7X10-4 电磁阀电压（V/HZ） 220/50 气源压力（MPa） 0.4～0.6 法兰标准 GB6070.3-85 安装位置 任意 介质温度(℃) 丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150， 主要件材质 阀体、阀板 碳钢（镀镍）或不锈钢 密封件 丁腈橡胶或氟橡胶
