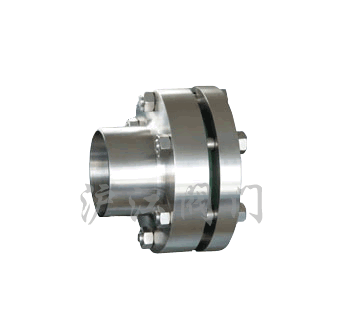

带颈视镜
三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563 56084471
图文传真: 021-56084473
产品[视镜]的详细资料 |
产品型号: |
带颈 |
产品名称: |
视镜 |
产品特点: |
直通视镜:用于排液或糟前的固流,冷却水等液体管路上以观察液体流动情况。阀体材料:有碳钢、不锈钢、衬胶、衬氟等多种。公称压力范围:有2.5、6公斤/厘米2两种。工作温度:金属≤200℃,塑料≤80℃,允许急变温度80℃ 公称直径:DN15~DN150厘米。 带颈视镜价格,带颈视镜厂家,带颈视镜报价 | |
|
|
带颈视镜价格,带颈视镜厂家,带颈视镜报价
一、视镜标记及标准图号
标记 |
标准图号 |
重量(公斤) |
标记 |
标准图号 |
重量(公斤) |
视镜I Pg6 |
Dg50 |
JB593-64-1 |
2.3 |
带颈 视镜I Pg6 |
Dg50 |
JB595-64-1 |
1.7 |
Dg80 |
JB593-64-2 |
3.5 |
Dg80 |
JB595-64-2 |
3.3 |
Dg125 |
JB593-64-3 |
7.7 |
Dg125 |
JB595-64-3 |
6.7 |
Dg150 |
JB593-64-4 |
9.1 |
Dg150 |
JB595-64-4 |
8.6 |
视镜Ⅱ Pg6 |
Dg50 |
JB593-64-5 |
2.3 |
带颈 视镜Ⅱ Pg6 |
Dg50 |
JB595-64-5 |
1.7 |
Dg80 |
JB593-64-6 |
3.5 |
Dg80 |
JB595-64-6 |
3.3 |
Dg125 |
JB593-64-7 |
7.7 |
Dg125 |
JB595-64-7 |
6.7 |
Dg150 |
JB593-64-8 |
9.1 |
Dg150 |
JB595-64-8 |
8.6 |
视镜Ⅲ Pg6 |
Dg50 |
JB594-64-1 |
2.3 |
带颈 衬里 视镜Ⅲ Pg6 |
Dg50 |
JB595-64-1 |
1.8 |
Dg80 |
JB594-64-2 |
3.6 |
Dg80 |
JB595-64-2 |
3.5 |
Dg125 |
JB594-64-3 |
7.8 |
Dg125 |
JB595-64-3 |
7 |
Dg150 |
JB594-64-4 |
9.3 |
Dg150 |
JB595-64-4 |
9 |

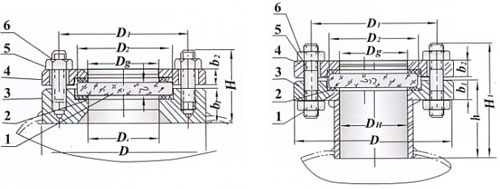

二、明细表
件名 |
名称 |
数量 |
材料 |
碳素钢Ⅰ |
碳素钢Ⅱ |
碳素钢Ⅲ |
1 |
视镜玻璃 |
1 |
石棉橡胶板 |
|
2 |
衬??? 垫 |
2 |
A3F |
|
3 |
接??? 缘 |
1 |
|
|
4 |
压 紧 环 |
1 |
|
|
5 |
双头螺杆 |
见尺寸表 |
|
|
6 |
螺?? 母 |
见尺寸表 |
|
|

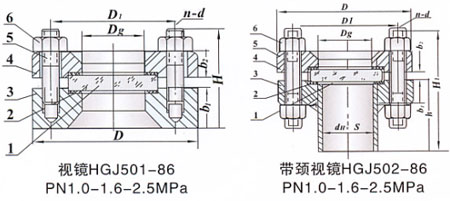

三、视镜、带颈视镜表尺寸及标准图图号(mm)
公称 直径 Dg |
公称 压力Pg Kgt/cm2(Mpa) |
D |
D1 |
b1 |
b2 |
bHxS |
h |
=H |
=H1 |
50 |
10(0.98) |
130 |
100 |
34/22 |
22 |
57×3.5 |
70 |
79 |
113 |
16(1.57) |
130 |
100 |
34/24 |
24 |
57×3.5 |
70 |
79 |
116 |
25(2.45) |
130 |
100 |
34/26 |
26 |
57×3.5 |
70 |
84 |
120 |
80 |
10(0.98) |
160 |
130 |
36/24 |
24 |
89×4 |
70 |
86 |
120 |
16(1.57) |
160 |
130 |
36/26 |
26 |
89×4 |
70 |
91 |
127 |
25(2.45) |
160 |
130 |
36/28 |
28 |
89×4 |
70 |
96 |
128 |
100 |
10(0.98) |
200 |
165 |
40/26 |
26 |
108×4 |
80 |
100 |
142 |
16(1.57) |
200 |
165 |
40/28 |
28 |
108×4 |
80 |
105 |
143 |
125 |
10(0.98) |
225 |
190 |
40/28 |
28 |
133×4 |
80 |
105 |
143 |
150 |
10(0.98) |
250 |
215 |
40/30 |
30 |
159×4.5 |
80 |
110 |
150 |
螺柱 |
重量 ㎏ |
标准图图号 |
数量N |
直径D |
碳素钢 |
不锈钢 |
Ⅰ |
Ⅱ |
M12 |
6 |
4.7/4.2 |
HGJ501/502-86 |
1 |
HGJ501/502-86 |
11 |
M12 |
6 |
4.9/4.5 |
2 |
12 |
M12 |
6 |
5.1/5.0 |
3 |
13 |
M12 |
8 |
6.8/6.4 |
4 |
14 |
M12 |
8 |
7.1/7.0 |
5 |
15 |
M12 |
8 |
7.4/7.4 |
6 |
16 |
M16 |
8 |
12.0/10.9 |
7 |
17 |
M16 |
8 |
12.5/11.6 |
8 |
18 |
M16 |
8 |
14.7/13.6 |
9 |
19 |
M16 |
12 |
17.6/17.4 |
10 |
20 | | |
订货须知:
一、①直通视镜产品名称与型号②直通视镜口径③直通视镜是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的直通视镜型号,请按直通视镜型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
