手动空气调节蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

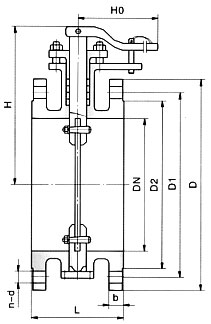

尺寸图

一、产品[手动空气调节蝶阀 ]的详细资料：

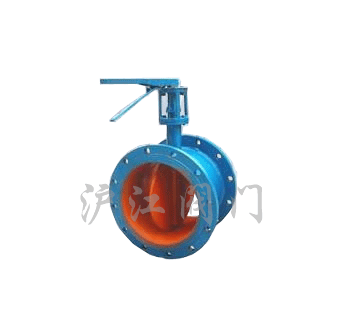

产品名称：手动空气调节蝶阀

产品特点：非密封型手动空气调节阀,非密封型调节阀,手动空气调节阀用途。本阀可作为通风除尘管路双向启闭及调节装置，适用于冶金、矿山、水泥、化工、发电等待业的通风除尘及环境保护系统之中。特点：本阀为钢板焊接，长度短、重量轻、结构简单、使用维修方便，电动可实现现场操作和远距离控制。本阀为非密封型阀门。

二、TD41W-0.6/6C非密封型手动空气调节蝶阀主要外形尺寸及重量：

公称通径(DN)	主要外形尺寸/（mm）									重量（kg）
公称通径(DN)	L	D	D1	D2	H	b	c	n-d	H0	重量（kg）
100	120	210	170	144	166	18	2	4-18	200	10
125	120	240	200	174	177	18	2	8-18	200	12
150	120	265	225	200	190	20	2	8-18	200	14
200	140	320	280	254	240	22	2	8-18	250	29
250	160	375	335	310	264	24	2	12-18	250	31
300	180	440	395	363	290	24	2	12-22	250	34
350	180	490	445	413	352	24	2	12-22	350	55
400	180	540	495	463	377	24	2	16-22	350	62
450	180	595	550	518	402	24	2	16-22	350	75
500	180	645	600	568	427	26	2	20-22	350	83
600	180	755	705	667	477	30	2	20-26	350	106

订货须知：

一、①手动空气调节蝶阀产品名称与型号②手动空气调节蝶阀口径③手动空气调节蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的手动空气调节蝶阀型号，请按手动空气调节蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
