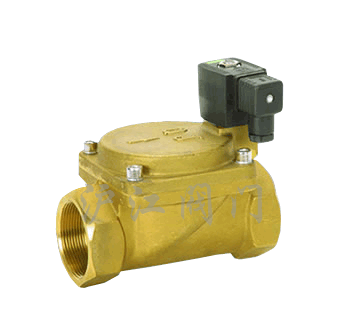

黄铜电磁阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473


产品[黄铜电磁阀]的详细资料

产品型号:
ZCL
产品名称:
黄铜电磁阀
产品特点:
性能特点锥式活塞 经久耐磨 中西结合 选材精良真空高温 开关灵敏 经济实惠 广泛应用 黄铜电磁阀价格,黄铜电磁阀厂家,黄铜电磁阀报价
黄铜电磁阀的详细资料:
黄铜电磁阀价格,黄铜电磁阀厂家,黄铜电磁阀报价
一、应用范围
船舶重工、石油化工、电力装备、医药设备、工业炉窑、干燥设备、消防设备、暖通空调、清洗设备、电镀涂装、食品工业、真空管路、水厂虹吸系统等。

二、主要技术参数
原理结构:直动活塞型
环境温度:-25--60℃;
控制方式:常闭式
标准电压:AC220V、DC24V (其它可特制)
流体范围①:水、气、油、蒸汽、真空、油等。
流体温度:C1组:≤60℃;C4组:≤180℃
密封材料:PTFE、NBR
阀体材质②:精铸黄铜
电气连接:接线盒(2个不分正负极电源端子、1个接地端子)
防护等级:国标IP54

三、规格参数及安装尺寸

型号规格③

通径DN
[mm]

工作压力
[bar]

Kv值
[m3/h]

螺纹型尺寸[mm]

法兰型尺寸[mm]

G

L

H

L

H

法兰孔距

安装螺丝

ZCL15

15

B8级:0-8
BG0级:-1--0
(真空、负压)
B16级:0--16(特制)

2.8

1/2〃

90

160

101

185

Φ65

4-Φ13.5

ZCL20

20

5.0

3/4〃

100

195

105

210

Φ75

4-Φ13.5

ZCL 25

25

10

1〃

100

195

105

220

Φ85

4-Φ13.5

ZCL 32

32

19

1 1/4〃

112

205

122

240

Φ100

4-Φ18

ZCL40

40

26

1 1/2〃

126

225

145

248

Φ110

4-Φ18

ZCL50

50

42

2〃

127

225

150

255

Φ125

4-Φ18

注解:①流体若含有杂质,应在电磁阀前端管路上安装过滤阀(滤网≥60目),粘度≤20CST,且无凝固或结晶现象;
②常规材质:阀体及阀芯均为黄铜,若需不锈钢阀芯请特殊定制;
③法兰连接请型号规格后加F表示,螺纹略。备注:安装方式为水平式。
