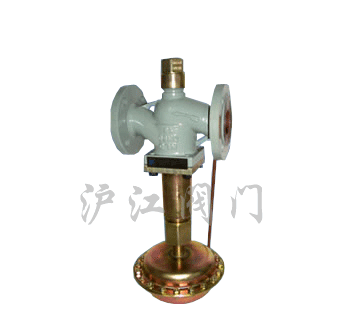

自力式自控流量调节阀
产品说明
自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。 该产品由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符合国际标准的新一代阀门产品，其特点有： 1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境； 2、结构简单，维护工作量小； 3、设定点可调且范围宽，便于用户在设定范围内连续调整流量； 4、指挥操作型较直接作用型动态响应快，精度高，可调比大。 5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。 该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体流量的场合。如城市供暖站的流量控制、多用户流量控制等。
、无需外加驱动能源的节能型自控系统．设备费用低；
、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快。精度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
型号
流量调节阀：V130D05硬密封 V131D05软密封
控制阀主要技术参数
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
额定流量系数Kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 | |
|
公称压力MPa |
1.6；4.0 | |||||||||||||
|
有效压力下最大流量（m3/h） |
0.02MPa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 MPa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- | |
|
噪音衡量系数Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 | |
|
最高工作温度 ℃ |
≤140 | |||||||||||||
|
硬密封配隔离罐≤200 |
配隔离罐 加长件≤200 | |||||||||||||
|
压力平衡元件 |
波纹管 |
滚动膜片 | ||||||||||||
|
法兰标准 |
ANSI、JIS、DIN、GB、JB(特殊可按用户提供) | |||||||||||||
|
阀体材质 |
铸铁；铸钢；铸不锈钢 | |||||||||||||
|
阀芯材质 |
不锈钢,软密封为不锈钢镶嵌橡胶圈 | |||||||||||||
|
最高工作压力 |
公称压力(注意△Pmax及工作压力与工作温度的关系) | |||||||||||||
执行器主要技术参数
|
有效面积（cm2） |
250 |
630 |
|
有效压力(MPa) |
0.02；0.05 | |
|
允许上下膜室之间压差(MPa) |
0.4 |
0.15 |
|
材质 |
膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维 | |
|
控制管线、接头 |
铜管或钢管 | |
性能指标
|
控制精度 |
±5％ | |||
|
允许泄漏量（在规定试验条件下） |
软密封 |
4×10-4额定容量 | ||
|
硬密封 |
DN15～50 |
DN65～125 |
DN150～250 | |
|
10气泡/min |
20气泡/min |
40气泡/min | ||
允许压差
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 | |
|
最大允许压差△P(MPa) |
PN16 |
1.6 |
1.5 |
1.2 |
1.0 | |||||||||
|
PN40 |
2.0 | |||||||||||||
外形尺寸及重量
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
121 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
φR mm |
263 |
380 | |||||||||||
|
H mm |
150 |
520 | |||||||||||
|
约重（kg） |
21 |
23 |
24 |
27 |
31 |
36 |
47 |
55 |
74 |
93 |
118 |
178 |
261 |
订货须知：
一、①自力式流量调节阀产品名称与型号②自力式流量调节阀口径③自力式流量调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的自力式流量调节阀型号，请按自力式流量调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
