日标蝶阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图尺寸图


一、产品[日标蝶阀 ]的详细资料:

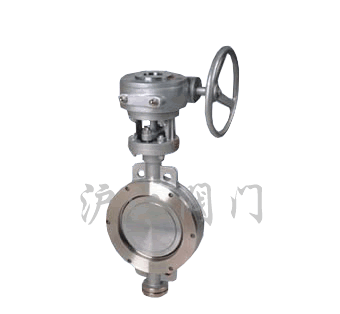

产品名称:日标蝶阀

产品特点:D3/7/43H-10K系列日标对夹式,法兰式三偏心硬密封蝶阀,三偏心硬密封蝶阀

日标蝶阀 的详细资料:D3/7/43H-10K系列日标对夹式,法兰式三偏心硬密封蝶阀,三偏心硬密封蝶阀



二、用途及特点:

      D373H-10K、20K和D343H-10K、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式,阀座密封圈采用弹性密封和软硬兼容的多层次密封两种结构,其密封性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。

三、采用标准:

设计标准:API1609-83
法兰连接尺寸:JIS B2212 ??JIS B2213 ??JIS B2214
结构长度:JIS B2002-1987
压力试验:JIS B2003-1987
驱动形式
手柄、蜗轮、气动、电动等

四、主要技术参数:

公称通径

DN(mm)

830W

830L

2〞~36〞

2〞~36〞

公称压力

PN(MPa)

10K

20K

试验压力

强度试验

1.5

3.0

密封试验

1.1

2.2

适用介质

水、蒸汽、油品、海水等

适用温度

-29℃~425℃

五、主要零件的材质:

零件名称

材料

阀体

WCB、304、316、316SS、CF8M

蝶板

WCB、304、316、316SS、CF8M

阀杆

316、2Cr13、1Cr18Ni9Ti

密封圈

316、氟塑料

填料

柔性石墨、氟塑料

六、日标蝶阀D373H-10K、20K系列:

公称通径

结构长度(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

H

D373H

D673H

D973H

10K

20K

毫米

英寸

L

H1

A1

B1

H2

A2

B2

H3

A3

B3

D1

Z-d

D1

Z-d

50

2

43

112

350

180

200

625

245

72

530

250

255

120

4-19

120

8-19

65

21/2

46

115

370

180

200

625

245

72

530

250

255

140

4-19

140

8-19

80

3

49

120

380

180

200

645

245

72

565

250

255

150

8-19

160

8-23

100

4

56

138

420

180

200

675

355

92

600

250

255

175

8-19

185

8-23

125

5

64

164

460

180

200

715

355

92

640

250

255

210

8-23

225

8-25

150

6

70

175

555

270

280

800

355

92

705

300

315

240

8-23

260

12-25

200

8

70

208

605

270

280

850

250

170

775

300

315

290

12-33

305

12-25

250

10

76

243

680

270

280

925

250

170

945

300

315

355

12-25

380

12-27

300

12

83

283

800

380

420

1035

450

220

1070

300

315

400

16-25

430

16-27

350

14

92

310

835

380

420

1070

450

220

1140

300

315

445

16-25

480

16-33

400

16

102

340

915

450

470

1190

450

220

1210

300

315

510

16-27

540

16-33

450

18

114

380

960

480

490

1250

650

280

1335

575

714

565

20-27

605

20-33

500

20

127

410

1020

480

490

1290

650

280

1415

575

714

620

20-27

660

20-33

600

24

154

470

1225

480

490

1455

850

380

1605

656

810

730

24-33

770

24-39

700

28

165

550

1355

640

660

1585

850

380

1844

656

810

840

24-33

900

24-48

800

32

190

640

1470

640

660

1700

1250

380

2040

656

810

950

28-33

1030

24-56

900

36

203

710

1545

750

860

1965

1250

380

2255

785

863

1050

28-33

1140

28-56

1000

40

216

770

1795

850

900

2015

1250

380

2380

785

863

1160

28-39





1200

48

254

890

1965

850

900

2250

1250

380

2640

785

863

1380

32-39





七、日标蝶阀日标D343H-10K、20K系列:

公称通径

结构长度
(标准值)

外形尺寸(参考值 )

连接尺寸(标准值)

L

H

D373H

D673H

D973H

10K

20K

毫米

英寸

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

605

245

72

530

250

255

155

120

4-19







65

2 1/2

112

170

115

370

180

200

625

245

72

530

250

255

175

140

4-19

155

120

8-19

80

3

114

180

120

380

180

200

645

245

72

565

250

255

185

150

8-19

175

140

8-19

100

4

127

190

138

420

180

200

675

355

92

600

250

255

210

175

8-19

200

160

8-23

125

5

140

200

164

460

180

200

715

355

92

640

250

255

250

210

8-23

225

185

8-23

150

6

140

210

175

555

270

280

800

355

92

705

300

315

280

240

8-23

270

225

8-25

200

8

152

230

208

605

270

280

850

250

170

775

300

315

330

290

12-23

305

270

12-25

250

10

165

250

243

680

270

280

925

250

170

945

300

315

400

355

12-25

350

305

12-25

300

12

178

270

283

800

380

420

1035

450

220

1070

300

315

445

400

16-25

430

350

12-27

350

14

190

290

310

835

380

420

1070

450

220

1140

300

315

490

445

16-25

480

430

16-27

400

16

216

310

340

915

450

470

1190

450

220

1210

300

315

560

510

16-27

540

480

16-33

450

18

222

330

380

960

480

490

1250

650

280

1335

575

714

620

565

20-27

605

540

16-33

500

20

229

350

410

1020

480

490

1290

650

280

1415

575

714

675

620

20-27

675

605

20-33

600

24

267

390

470

1225

480

490

1455

850

380

1605

656

810

795

730

24-33

730

660

20-33

700

28

292

430

550

1355

640

660

1585

850

380

1844

656

810

905

840

24-33

845

770

24-39

800

32

318

470

640

1470

640

660

1700

1250

380

2040

656

810

1020

950

28-33

995

900

24-48

900

36

330

510

710

1545

750

860

1865

1250

380

2255

785

863

1120

1050

28-33

1140

1030

24-56

1000

40

410

550

770

1795

850

900

2015

1500

580

2380

785

863

1235

1160

28-39

1250

1140

28-56

1200

48

470

630

890

1965

850

900

2226

1500

580

2640

785

863

1465

1380

32-39



订货须知:
一、①日标蝶阀产品名称与型号②日标蝶阀口径③日标蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的日标蝶阀型号,请按日标蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
