伸缩器

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

尺寸图

一、产品[伸缩器 ]的详细资料：

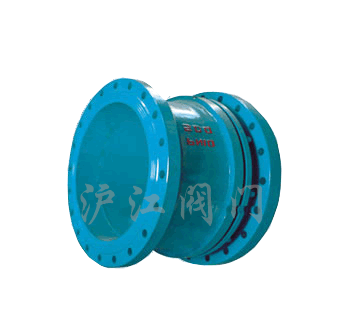

产品名称：伸缩器

产品特点：法兰式管道伸缩器,管道伸缩器,伸缩器

伸缩器的详细资料：法兰式管道伸缩器,管道伸缩器,伸缩器

二、用途及特点：

TSX管道伸缩器（又名伸缩节），在一定范围内可轴向伸缩，也能在一定的角度范围内克服管道对接不同轴而产生的偏移，本产品用于管道不需要温度补偿，只作拆卸阀门用，配装限位螺栓可以限位。

三、采用标准：

法兰连接尺寸：GB/T9113.1-2000; GB/T9115.1-2000; JB78
压力试验：GB/T13927-1992; JB/T9092-1999

四、主要技术参数：

公称通径	0.6MPa	1.0MPa		1.6MPa	2.5MPa
公称压力	0.9MPa	1.5MPa	2.4MPa		3.75MPa
试验压力Ps(MPa)	0.66MPa	1.1MPa	1.76MPa		2.75MPa
适用温度	-29～125℃　特殊
适用介质	淡水、海水、污水及轻质油品等

五、主要零件的材质：

零件名称	材料
器体	铸铁、铸钢、不锈钢
器管	铸铁、铸钢、不锈钢
密封	丁晴橡胶、氯丁橡胶、乙丙橡胶、硅橡胶、氟橡胶

六、伸缩器SX-6/10 连接尺寸：

公称通径		连接尺寸(标准值)								结构长度 (标准值)
公称通径		0.6MPa				1.0MPa				最长	最短
毫米	英寸	D	D1	D2	Z-Фd	D	D1	D2	Z-Фd	最长	最短
80	3	190	150	124	4-18	200	160	132	8-18	252	202
100	4	210	170	144	4-18	220	180	156	8-18	252	202
125	5	240	200	174	8-18	250	210	184	8-18	269	202
150	6	265	225	199	8-18	285	240	211	8-22	261	202
200	8	320	280	254	8-18	340	295	266	8-22	306	246
250	10	375	335	309	12-18	395	350	319	12-22	311	251
300	12	440	395	363	12-22	445	400	370	12-22	313	253
350	14	490	445	413	12-22	505	460	429	16-22	327	267
400	16	540	495	463	16-22	565	515	480	16-26	341	271
450	18	595	550	518	16-22	615	565	530	20-26	341	271
500	20	645	600	568	20-22	670	620	582	20-26	351	281
600	24	755	705	667	20-26	780	725	682	20-30	380	310
700	28	860	810	772	24-26	895	840	794	24-30	420	350
800	32	975	920	878	24-30	1015	950	901	24-33	462	387
900	36	1075	1020	978	24-30	1115	1050	1001	28-33	478	403
1000	40	1175	1120	1078	28-30	1230	1160	1112	28-36	500	425
1200	48	1405	1340	1295	32-33	1455	1380	1328	32-39	464	374
1400	56	1630	1560	1510	36-36	1675	1590	1530	36-42	479	389

七、伸缩器TSX-6/25 连接尺寸：

公称通径		连接尺寸(标准值)								结构长度 (标准值)
公称通径		0.6MPa				1.0MPa				最长	最短
毫米	英寸	D	D1	D2	Z-Фd	D	D1	D2	Z-Фd	最长	最短
80	3	200	160	132	8-18	200	160	132	8-18	252	202
100	4	220	180	156	8-18	235	190	156	8-22	252	202
125	5	250	210	184	8-18	270	220	184	8-26	259	202
150	6	285	240	211	8-22	300	250	211	8-26	261	202
200	8	340	295	266	12-22	360	310	274	12-26	306	246
250	10	405	355	319	12-26	425	370	330	12-30	311	251
300	12	460	410	370	12-26	485	430	387	16-30	313	253
350	14	520	470	429	16-26	555	490	448	16-33	327	267
400	16	580	525	480	16-30	620	550	503	16-36	341	271
450	18	640	585	548	20-30	670	600	548	20-36	341	271
500	20	715	650	609	20-33	730	660	609	20-36	351	281
600	24	840	770	720	20-36	845	770	720	30-39	380	310
700	28	910	840	794	24-36	960	875	820	24-42	420	350
800	32	1025	950	901	24-39	1085	990	928	24-48	462	387
900	36	1125	1050	1001	28-39	1185	1090	1028	28-48	478	403
1000	40	1255	1170	1112	28-42	1320	1210	1140	28-56	500	425
1200	48	1485	1390	1328	32-48	1530	1420	1350	32-56	464	374
1400	56	1685	1590	1530	36-48	1755	1640	1560	36-62	479	389

订货须知：

一、①伸缩器产品名称与型号②伸缩器口径③伸缩器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的伸缩器型号，请按伸缩器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
