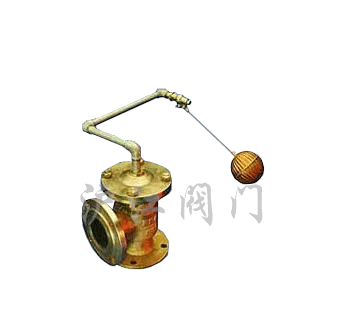

液压水位控制阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

产品[液压水位控制阀]的详细资料

产品型号:
产品名称:
液压水位控制阀
产品特点:
该产品适用于工矿企业、民用建筑中各种水箱(池)、水塔的自动供水系统。并可用作常压锅炉循环供水控制阀。液压水位控制阀,水位控制阀,液压控制阀
液压水位控制阀的详细资料:

一、工作原理
当水池或水塔内水位下降,浮球阀开启排水时,进水管内有压水将阀内活塞托起,密封而打开,阀门即开启供水,当水位上升到控制阀时,浮球阀关闭,活塞下移将密封面封闭,阀门即停止供水。

二、技术参数
使用介质:浩净水
使用压力:Hl42x 4T A、Hl42x一4一A:0 05MPa~0 4MPa
H142X 10—A:O 05MPa~1MPa
介质温度:≤60℃

三、性能特点
1.运用液压原理控制,结构新颖合理。
2.工作平稳可靠。在规定的使用压力范围内可保证无水锤冲击。
3.重量轻,体积小。
4安装维修方便。

四、结构示意图
1阀盖;2螺栓:3 0型密封圈;4阀体;5.螺母;
6压盖;7密封圈;8压盖2:9活塞杆;l0阀瓣
11.密封垫;12导向压盖;13螺母

五、安装形式及注意事项
将该阀垂直固定在进水管上,然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰Hl42x一4T—A为0 6MPa标准法兰;Hl42x 10—A为IMPa标准法兰。进水管直径应大于或等于阀门公称通径,出水口应低于浮球阀。浮球阀安装应距离水管一米以上;为防止虹吸倒流,水箱内出口管出水口应略高于控制水位。为防止噪声及水位波动,出水口应设置消能筒。使用时,截止阀应全开,如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关l才j约30~50秒,故水箱要有足够的空余容积,以防溢水。 为防止杂质、砂粒进入阀内引起工作失灵,阀前应装过滤器。
如安装在地下室水池,则应在地下泵房安装报警装置。
本产品只提供液压阀和浮球阀,其余设备均由用户另购或自制。

六、结构和安装尺寸

型 号

规格
(DN)

G
(in)


(mm)

A
(mm)

B
(mm)

H
(mm)

n-d
(mm)

重量
(kg)

阀体材料

H142X-4T-A

80

t/2

150

115

120

255

4 19

16

铸铜

100

1/2

170

132

150

294

24

150

3/4

225

140

200

370

8 19

50

H142X-4-A

200

3/4

280

190

210

455

82

铸铁

250

3/4

335

220

240

525

12 19

144

80

1/2

160

145

145

328

8 19

20

100

1/2

180

160

160

357

29

150

3/4

240

180

200

4i5

8—23

60

H142X-10-A

200

1

295

215

230

482

8—23

95

铸铁

250

1

350

245

260

555

12—23

160

300

1 1/4

400

260

290

620

12 23

2lO

350

1 1/4

460

3lO

3lO

715

16 23

280

400

1 1/4

515

370

370

845

16 28
