首页 > 产品系列 > 水力控制阀 > 多功能控制阀

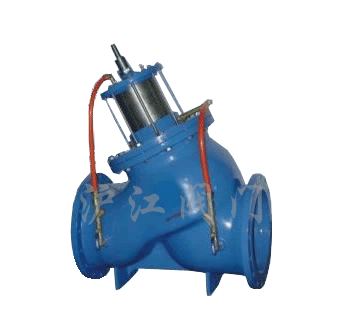

多功能控制阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


产品[多功能控制阀]的详细资料

产品型号:
JLH型
产品名称:
多功能控制阀
产品特点:
多功能控制阀,三合止回阀,控制阀
多功能控制阀的详细资料:
多功能控制阀,三合止回阀,控制阀
一、无水锤止回阀功能
1、即使泵出口压力小也可以抬起阀辩。并使流体通过,(0 04~0 07kgf/cm2开始工作)。
2、l因停止运转而使流体的流动一性被削弱时.阀瓣受弹簧作用.而关闭阀,这样完全可以防止一般止回阀因逆流而产生的水击。
3、三台一止回阀,园其密封垫是由合成橡胶制作的,因而可以吸收关闭阀擗时所产生的冲击,并且完全密封。

二、闸阀(截止阀)功能
利用阀杆向下推阀瓣.贴紧阀座,完全阻止流体。一般闸阀是由金属接触,因而不可能形成完全密封,而三合一止回阀.则由于其阀瓣是由丁腈橡胶制成的,因而能完全密封。

三、平衡阀功能
通过用手上下调节杆调节盘的开度,可以调节流体的流量,利用指示器,可以观察阀瓣的开闭状态,

四、主要结构尺寸 (法兰几何尺寸参照JB81—59标准)

DN

L

H

D

D1

D2

1.0MPa

1.6MPa

2.5MPa

1.0MPa

1.6MPa

2.5MPa

1.0MPa

1.6MPa

2.5MPa

50

205

293

165

165

165

125

125

125

4-18

4-18

4-18

65

215

328

185

185

185

145

145

145

4-18

4-18

8-18

80

250

364

200

200

200

160

160

160

8-18

8-18

8-18

100

320

418

220

220

235

180

180

190

8-18

8-18

8-22

125

365

481

250

250

270

210

210

220

8-18

8-18

8-22

150

415

380

543

285

285

300

240

240

250

8-22

8-22

8-26

200

500

450

673

340

340

360

295

295

310

8-22

12-22

8-26

250

600

540

792

395

405

425

350

355

370

12-22

12-26

12-26

300

680

600

927

445

460

485

400

410

430

12-22

12-26

12-30

350

780

635

957

505

520

555

460

470

490

16-22

16-26

16-33

400

860

700

1188

565

580

620

515

525

550

16-26

16-30

16-36

450

920

780

1218

615

640

670

565

585

600

20-26

20-30

20-36

500

980

810

1256

670

715

730

620

650

660

20-26

20-33

20-36

600

1100

900

1600

780

840

725

770

20-30

20-36

700

1450

980

1750

895

910

840

840

24-30

24-36

800

1650

1120

1900

1015

1025

950

950

24-33

24-39

900

1800

1220

2100

1115

1050

28-33

1000

2000

1320

2400

1230

1160

28-36

订货须知:

一、①多功能控制阀品名称与型号②多功能控制阀口径③多功能控制阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定公司的多功能控制阀型号,请按多功能控制阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
