首页 > 产品系列 > 球阀 > 金属硬密封球阀

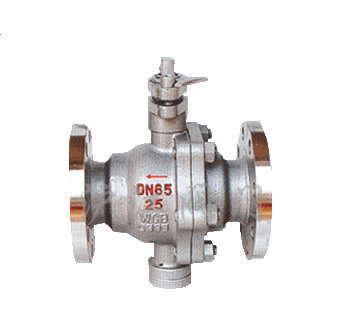

金属硬密封球阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

尺寸图


一、产品[金属硬密封球阀 ]的详细资料:

产品名称:金属硬密封球阀

产品特点:法兰连接尺寸金属硬密封球阀,法兰连接尺寸球阀,金属硬密封球阀产品结构特点经过特殊处历涯球体与阀座,特别适用于高温度及含各种粉尘与固体颗粒的介质。1、采用特别设计的补偿性可动金属阀座结构,密封可靠。 2、本系列球阀应按规定流向使用。 3、本系列球阀可配多种驱动装置。



二、主要零件及材质:

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

阀体

WCB

A216-WCB

8

弹簧

60Si2Mn

AISI 9260

2

密封圈

柔性石墨

柔性石墨

9

垫片

柔性石墨+不锈钢

B12.10-304/F.G

3

阀座

1Cr18Ni9Ti

304

10

填料

柔性石墨

柔性石墨

4

球体

1Cr13

A276-420

11

填料压盖

WCB

A216-WCB

5

螺母

35

A194-2H

12

挡圈

65Mn

AISI 1066

6

螺柱

35CrMoA

A193-B7

13

阀杆

1Cr13

A276-410

7

座垫

1Cr18Ni9Ti

304

14

螺钉

35

A193-B7

三、主要性能规范:

压力等级

公称压力

磅级

1.6

2.5

4.0

6.4

10.0

150

300

400

600

试验压力

壳体试验

2.4

3.75

6.0

9.6

15.0

3.03

7.5

10.2

15.0

密封试验

1.76

2.75

4.4

7.04

11.0

2.2

5.5

7.48

11.0

适用工縼E

适用介质

纸浆、浆料、粉尘及各种固体颗粒介质

适用温度

-196~≤550E

适用规范

设计制造按

GB12237-89  API60 JP17S-48

法兰尺寸按

JB79-59、GB91133、HG20592-97 ANSI B16.5  JIS B2212-2214

结构长度按

GB12221-89  ANSI B16.0  JIS B2002

检验试验按

JB/T9092-99   API598

注:法兰石密封(浮动、固定)球阀结构尺寸与软密封(浮动、固定)球阀结构尺寸相同。

订货须知:

一、、①金属硬密封球阀产品名称与型号②金属硬密封球阀口径③金属硬密封球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的金属硬密封球阀型号,请按金属硬密封球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
