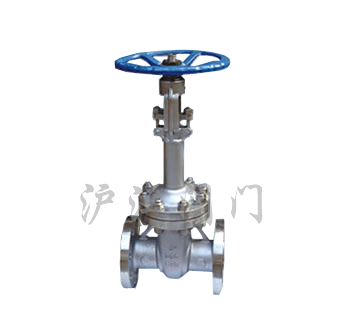

国标低温法兰闸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

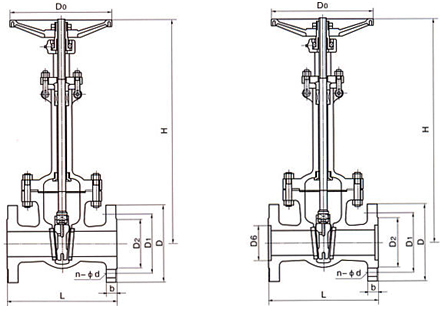

尺寸图


一、产品[国标低温法兰闸阀]的详细资料:

产品名称:国标低温法兰闸阀

产品特点:国标低温法兰闸阀价格,国标低温法兰闸阀厂家,国标低温法兰闸阀报价。



二、执行标准:

设计与制造

结构长度

法兰尺寸

压力-温度

试验-检验

JB/T7749

GB12221

JB79

Gb9131

JB/T9092


三、压力试验:

公称压力PN

1.6

2.5

4.0

6.4

10.0

强度试验

2.4

3.8

6.0

9.6

15.0

水密封试验

1.8

2.8

4.4

7.0

11.0

上密封试验

1.8

2.8

4.4

7.0

11.0

气密封试验

0.4-0.7

四、主要零件材料及性能:

体盖板

阀杆

密封面

垫片

填料

工作温度

适用介质

ZGoCrMNVAI低温高压铸钢

1Cr7Ni12

STL/STL

1Cr13/柔性石墨
低温石棉

PTFE浸聚四氟乙
烯石棉绳
柔性石墨

-46

丙烷/炳烯
甲醇/乙烷
煤气/液氨

LCB

ZGoCrMNVAI低温高压铸钢

-60

LC1

ZGoCrMNVAI低温高压铸钢

-73

LC2

ZGoCrMNVAI低温高压铸钢

1Cr18Ni9Ti

-101

LC3

ZGoCrMNVAI低温高压铸钢

-115

LC4

ZGoCrMNVAI低温高压铸钢

-196

五、国标低温法兰闸阀规格主要尺寸(PN1.6MPa-2.5 MPa):



1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

D0

凸面法法
RF
DZ40Y-16LCB
DZ40Y-16LC1
DZ40Y-16LC2
DZ40Y-16LC3
DZ40Y-16LC4
DZ40Y-16P
DZ40Y-16R

20

150

105

75

55

14

4-Φ14

320

140

25

160

115

85

65

14

4-Φ14

350

160

32

180

135

100

78

16

4-Φ18

385

180

40

200

145

110

85

16

4-Φ18

420

220

50

250

160

125

100

16

4-Φ18

540

240

65

265

180

145

120

18

4-Φ18

610

240

80

280

195

160

135

20

8-Φ18

690

280

100

300

215

180

155

20

8-Φ18

780

300

125

325

245

210

185

22

8-Φ18

930

320

150

350

280

240

210

24

8-Φ23

980

350

200

400

335

295

265

26

12-Φ26

1180

400

250

450

105

355

320

30

12-Φ30

1390

450

300

500

460

410

375

30

12-Φ30

1620

500

350

550

520

470

435

34

16-Φ34

1810

500

400

600

580

525

485

36

16-Φ36

1970

550

2.5MPa

20

150

105

75

55

16

4-Φ16

320

140

凸面法法
RF
DZ40Y-25LCB
DZ40Y-25LC1
DZ40Y-25LC2
DZ40Y-25LC3
DZ40Y-25LC4
DZ40Y-25P
DZ40Y-25R

25

160

115

85

65

16

4-Φ16

350

160

32

180

135

100

78

18

4-Φ18

385

180

40

200

145

110

85

18

4-Φ18

420

200

50

250

160

125

100

20

4-Φ20

540

240

65

265

180

145

125

22

8-Φ22

510

240

80

280

195

160

135

22

8-Φ22

690

280

100

300

230

190

160

24

8-Φ24

780

300

125

325

270

220

188

28

8-Φ28

930

300

150

350

300

250

218

30

8-Φ30

980

320

200

400

360

310

278

34

12-Φ34

1180

360

250

450

425

370

332

36

12-Φ36

1390

400

300

500

485

430

390

40

16-Φ40

1620

450

350

550

550

490

448

44

16-Φ44

1810

500

400

600

610

550

505

48

16-Φ48

1990

560

六、国标低温法兰闸阀规格主要尺寸PN4.0MPa-10.0MPa:



4.0 MPa

DN

L

D

D1

D2

D6

b

n-Φd

H

D0

凹面法法
MFM
DZ40Y-40LCB
DZ40Y-40LC1
DZ40Y-40LC2
DZ40Y-40LC3
DZ40Y-40LC4
DZ40Y-40P
DZ40Y-40R

20

150

105

75

55

51

16

4-Φ14

330

140

25

160

115

85

65

58

16

4-Φ14

360

160

32

180

135

100

78

66

18

4-Φ18

440

180

40

200

145

110

85

76

18

4-Φ18

455

200

50

250

160

125

100

88

20

4-Φ18

575

240

65

380

180

145

120

110

22

4-Φ20

635

240

80

3103

195

160

135

121

22

8-Φ22

715

280

100

50

230

190

160

150

24

8-Φ22

815

300

125

400

270

220

188

176

28

8-Φ24

965

360

150

450

300

250

218

204

30

8-Φ28

1025

400

200

550

375

320

282

160

38

8-Φ30

1225

450

250

650

445

385

345

313

42

12-Φ34

1440

560

300

750

510

450

408

364

46

16-Φ34

1665

5470

350

850

570

510

465

422

52

16-Φ41

1880

720

400

950

655

585

535

474

58

16-Φ18

2050

800

6.4MPa

20

190

125

90

68

51

20

4-Φ18

330

180

凹面法法
MFM
DZ40Y-64LCB
DZ40Y-64LC1
DZ40Y-64LC2
DZ40Y-64LC3
DZ40Y-64LC4
DZ40Y-64P
DZ40Y-64R

25

210

135

100

78

58

22

4-Φ23

360

180

32

230

150

110

82

66

24

4-Φ23

410

180

40

240

165

125

95

76

24

4-Φ23

480

220

50

250

175

135

105

88

26

4-Φ23

585

240

65

280

200

160

130

110

28

8-Φ23

690

240

80

310

210

170

140

121

30

8-Φ23

745

280

100

350

250

200

168

150

32

8-Φ25

885

300

125

400

295

240

202

176

36

8-Φ30

985

360

150

450

340

280

240

204

38

8-Φ34

1050

400

200

550

405

345

300

260

44

12-Φ34

1240

450

250

650

470

400

352

313

48

12-Φ41

1460

560

300

750

530

160<, /P>

412

364

54

16-Φ41

1670

5640

10.0MPa

25

210

135

100

78

58

24

4-Φ18

365

200

凹面法法
MFM
DZ40Y-100LCB
DZ40Y-100LC1
DZ40Y-100LC2
DZ40Y-100LC3
DZ40Y-100LC4
DZ40Y-100P
DZ40Y-100R

32

230

150

110

82

66

24

4-Φ23

420

200

50

250

195

145

112

88

28

4-Φ25

630

240

65

280

220

170

138

110

32

8-Φ25

700

240

80

310

230

180

148

121

34

8-Φ25

760

280

100

350

265

210

172

150

38

8-Φ30

900

280

订货须知:

一、①国标低温法兰闸阀产品名称与型号②国标低温法兰闸阀口径③国标低温法兰闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的国标低温法兰闸阀型号,请按国标低温法兰闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
感谢您访问我们的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
