暗杆弹性座封闸阀1

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

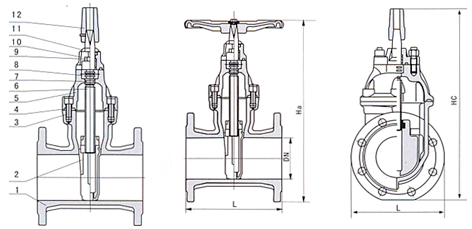

尺寸图


一、产品[暗杆弹性座封闸阀]的详细资料:

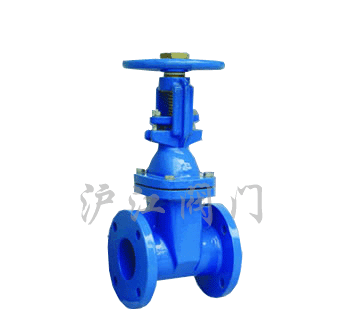

产品名称:暗杆弹性座封闸阀1

产品特点:暗杆弹性座封闸阀,利用闸阀整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效有节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺]、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。暗杆弹性座封闸阀价格,暗杆弹性座封闸阀报价,暗杆弹性座封闸阀厂家。



二、主要零部件材料:

NO

零件名称

材质

1

阀体

灰铸铁、球墨铸铁、铸钢

2

闸板

球墨铁铁外覆三元乙丙或丁腈橡胶

3

内六角螺栓

碳化处理

4

密封圈

丁腈橡胶、三元乙丙

5

阀盖

灰铸铁、球墨铸铁、铸钢

6

阀杆

不锈钢

7

“O”形密封圈

丁睛橡胶、三元乙丙

8

止推轴承

锡青钢

9

螺栓

不锈钢

10

压盖

球墨铸铁、铸钢

11

防尘罩

丁腈橡胶

12

手轮(传动帽)

铸铁

三、主要技术参数:

公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

四、暗杆弹性座封闸阀主要连接外型尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

Hmin(全关)

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

Hmax(全开)

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560

1750

订货须知:

一、①暗杆弹性座封闸阀产品名称与型号②暗杆弹性座封闸阀口径③暗杆弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的暗杆弹性座封闸阀型号,请按暗杆弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
