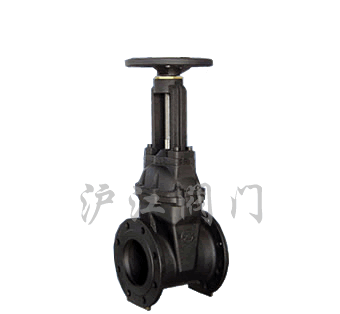

弹性座封闸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

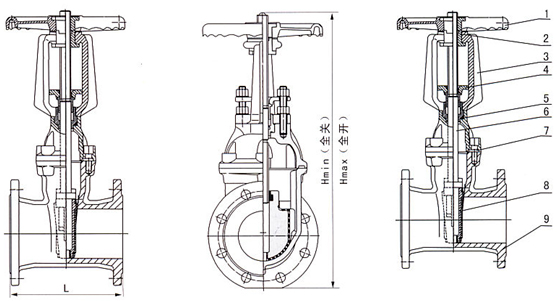

尺寸图


一、产品[弹性座封闸阀]的详细资料:

产品型号:RRHX

产品名称:弹性座封闸阀

产品特点:消防专用明杆弹性座封闸阀除具有弹性座封的优点之外,并可以较直观显示阀门开启程度,以便在较远外判别阀门的开度,及时采取相应措施,启闭迅速可靠,故常应用于防系统。RRHX弹性座封闸阀,弹性座封闸阀,座封闸阀。



二、主要零部件材料:

NO.

零件名称

材质

1

手轮

可锻铸铁

2

阀杆螺母

铜合金

3

支架

灰铸铁、球墨铸铁、铸钢

4

压盖

球墨铸铁、铸钢

5

密封圈

丁腈橡胶、三元乙丙

6

阀杆

不锈钢

7

中口垫

丁腈橡胶、三元乙丙

8

闸板

球墨铸铁+三元乙丙或丁睛橡胶

9

阀本

灰铸铁、球墨铸铁、铸钢

三、主要技术参数:

公称压力:1.0~2.5MPa
公称通径:50~400mm
工作温度:0~120℃
适用介质:水、油、气等
法兰标准:GB/T17241.6GB9113
试验标准:GB13927API598

四、主要连接外型尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

Hmin(全关)

322

332

350

420

581

581

736

882

1009

1300

1380

Hmax(全开)

374

398

429

524

721

736

942

1013

1117

1655

1805

订货须知:

一、①弹性座封闸阀产品名称与型号②弹性座封闸阀口径③弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的弹性座封闸阀型号,请按弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
