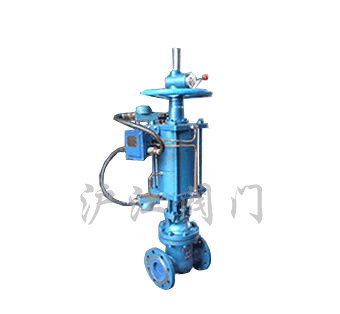

无导流孔平板闸阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案,阀门售前、售中、售后专业服务
销售热线:021-56622563  56084471
图文传真: 021-56084473

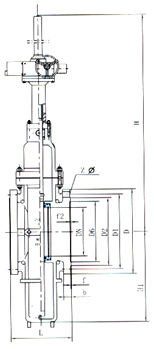

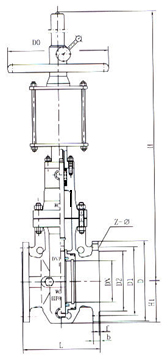

尺寸图尺寸图


一、产品[流孔平板闸阀]的详细资料:

产品名称:无导流孔平板闸阀

产品特点:气动无导流孔平板闸阀,气动无导流孔单闸板,气动无导流孔双闸板,气动无导流孔



二、气动无导流孔平板闸阀(单闸板、双闸板):

Z6s43WF、Z6s43WDF、Z6s43WY、Z6s43WbF、Z6s43WbD、Z6s43WbY
Z6s44WF、Z6s44WDF、Z6s44WY、Z6s44WbF、Z6s44WbD、Z6s44WbY
注:抗硫阀门型号前加〝K〞、调节阀阀门型号前加〝L〞、耐磨型F后加〝M〞。

三、防爆电动有导流孔平板闸阀(单闸板、双闸板):

Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y、Z9B43H、Z9B43W
Z9B44NF、Z9B44DF、Z9B44YF、Z9B44F、Z9B44D、Z9B44Y、Z9B44H、Z9B44W
注:抗硫阀门型号前加〝K〞、调节阀阀门型号前加〝L〞、耐磨型F后加〝M〞。

四、主要参数:

结构长度

连接尺寸

阀门驱动方式

通径范围DN

阀体结构

-

法兰连接

焊接连接

(in)

(mm)

-
JB/T5298-91
GB1221-89
API 6D-94

JB/T79-94
HGJ46/91
SH3406-92
ANSI B16.5

焊接破口形式
和尺寸可与
用户协商确定

手轮直接驱动

2″~16″

50~400

铸造或板焊

伞齿轮传动

6″~40″

150~1000

气动

电动

液动

五、主要零件材料:

零件名称

阀体、阀盖

闸板

阀座

阀杆

阀杆螺母

密封圈

O形密封圈

铸件

板焊件

材质

非腐蚀
型介质

WCB
碳钢

优质碳钢或
低合金钢板

2Cr13
碳钢板
MoS2处理

碳钢(表面进行特殊处理)

碳钢、合金钢(表面进行特殊处理)

铝青铜

聚四氟
乙烯

丁晴橡胶

腐蚀性
介质

A216
316L

304
316L

合金钢堆硬质合金

316钢

增强聚四氟乙烯

氟橡胶

订货须知:
一、①无导流孔平板闸阀产品名称与型号②无导流孔平板闸阀口径③无导流孔平板闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的无导流孔平板闸阀型号,请按无导流孔平板闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
