ZXM气动薄膜套筒调节阀

三大优势
价格合理、质量稳定、交货快捷
专业服务
提供全套工程阀门解决方案，阀门售前、售中、售后专业服务
销售热线：021-56622563 56084471
图文传真： 021-56084473

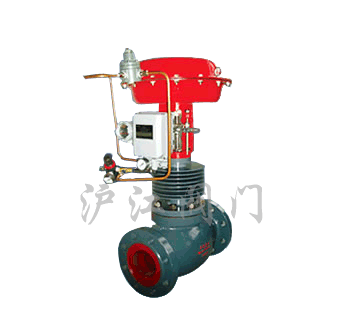

ZXM型新系列气动薄膜套筒调节阀是一种压力平衡调节阀。配用多弹簧执行机构，总体机构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小，允许压差大，噪音小，流通能力大。广泛应用于精确控制气体、流体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许流量大、压差大，泄漏量要求不高的场合。
本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有IV 级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点：

   采用平衡式阀芯结构，轴向平衡力小，允许压差，稳定性好。

   套筒互换性强，拆装方便，容易维修。

   全金属阀芯结构适用多种工作场合，达到IV级泄漏标准，ZXMO型软密封结构阀芯达到VI级泄漏标准，ZXMQ型软密封结构阀芯达

到VI级泄漏标准。

   阀体按流体力学原理设计成等截面低流组流道，可调范围大，固有可调比为50，额定流量系数增大30%。

   执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

   ZXPV型波纹管密封型调节阀，对移动的阀杆形成了完全密封，堵绝流体外漏。

   ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料：

   阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti

   阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊

   软密封阀芯：增强聚四氟乙烯

   填料：聚四氟乙烯，柔性石墨

   波纹管：1Cr18Ni9Ti

   填片：橡胶石棉板、10^#、1Cr18Ni9Ti石棉缠绕垫片

   膜盖：A3

   波纹膜片：丁晴橡胶夹增强涤纶织物

   弹簧：60SIMN

   阀杆、推杆：2Cr13、1Cr18Ni9Ti

   衬套：2Cr13

技术参数：

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数 KV	直线	6.9	11	17.4	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L（mm）		16			25			40		60
膜片有效面积Ae（cm2）		280			400			600		1000
信号范围Pr(KPa)		20~100、40~200
气源压力Ps(MPa)		0.14~0.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量		硬阀座不平衡型：IV级（10^-4阀额定容量）软阀座：VI级
公称压力PN（MPa）		1.0、1.6、4.0、6.4
工作温度t（℃）	常温型	-20~200、-40~240、-60~250
	散热型	-40~450、-60~450
	高温型	300~560
	低温型	-60~-100、-100~-200、-200~-250

本产业性能指标贯彻GB/T4213-92标准

规格质量：

标准型、散热形、高温型外形尺寸表单位：MM

公称通径			20	25	32	40	50	65	80	100	125	150	200
			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		52.5	57.5	70	75	82.5	92.5	100	110	125	143	170
	PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
	PN64		65	70	78	85	90	102.5	107.5	125	147.5	172.5	207.5
H	标准型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散热高温型		570	570	610	610	630	730	810	820	960	1090	1180

*散热、高温型高度（H）为PN16的数值**夹套型高度H₁及H均增加15%波纹管密封型外形尺寸单位：MM

公称通径	20	25	32	40	50	65	80	100	125	150	200
A	282		308			394			494
L	150	160	180	200	230	290	310	350	400	480	600
H1	52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H波纹管型	499	511	560	617	620	710	767	792.5	807	1057.5	1087.5

低温型外尺寸表

公称通径			20	25	32	40	50	65	80	100	125	150	200
A			282		308			394			494
L	PN16, PN40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16, PN40		52.5	57.5	70	75	82.5	92.5	100	117.5	135	150	187.5
H1	PN64		65	70	77.5	85	900	102.5	107.5	125	147.5	172.5	207.5
H2	-60~-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100~-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200~-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60~ -100 (℃)	PN16, PN40	862.5	865	902	907	914.5	1118.5	1126	1141.5	1135	1348	1385.5
	-60~ -100 (℃)	PN64	875	874	909.5	917	922	1128.5	1133.5	1149	1347.5	1370.5	1405.5
	-100~ -200 (℃)	PN16, PN40	1062.5	1075	1102	1107	1114.5	1318.5	1326	1349	1547.5	1570.5	1605.5
	-100~ -200 (℃)	PN64	1075	1080	1109.5	1117	1122	1328.5	1333.5	1349	1547.5	1570.5	1605.5
	-200~ -250 (℃)	PN16, PN40	1262.5	1267.5	1302	1307	1314.5	1518.5	1526	1541.5	1735	1748	1785.5
	-200~ -250 (℃)	PN64	1275	1280	1309.5	1317	1322	1528.5	1533.5	1549	1747.5	1770.5	1805.5
D3			260	260	285	305	340	370	405	460	525	590	700
D4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔N(个)-D(直径)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

调节阀重量表单位:KG

公称通径		20	25	32	40	50	65	80	100	125	150	200
标准型	PN16	16	17	19	21	23	35	48	57	64	70	900
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散热高温型		17	18	20	22	25	36	51	60	67	74	95
波纹管型		20	21	25	30	33	48	71	91	102	115	145
低温型		20	21	23	26	28	42	58	69	77	84	108

订货须知：

一、①气动球阀产品名称与型号②气动球阀口径③气动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的气动球阀型号，请按气动球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
