塑料球阀
一、产品[全塑球阀]的详细资料：

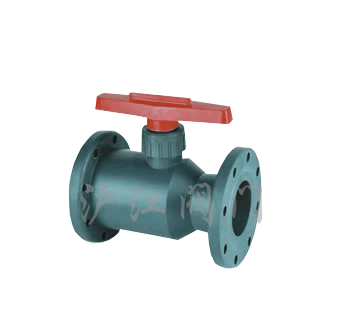

产品型号：Q41FS-6S
产品名称：全塑球阀
产品特点：Q41FS-6S全塑球阀,全塑球阀,球阀
全塑球阀的详细资料：Q41FS-6S全塑球阀,全塑球阀,球阀
二、全塑球阀主要连接尺寸及重量：
|
公称通径 |
标准值 |
参考值 | |||||||||
|
DN（mm） |
NPS（inch） |
L |
D |
D1 |
D2 |
f |
b |
Z-∮d |
D0 |
H |
W（kg） |
|
PN1.6（MPa） | |||||||||||
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-∮14 |
120 |
80 |
2.5 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-∮14 |
140 |
90 |
3 |
|
25 |
1 |
150/140 |
115 |
85 |
65 |
2 |
16 |
4-∮14 |
160 |
100 |
4.5 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-∮18 |
160 |
110 |
5.7 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-∮18 |
200 |
120 |
7 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-∮18 |
250 |
135 |
9.5 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-∮18 |
300 |
145 |
15 |
|
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-∮18 |
350 |
185 |
19 |
|
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
22 |
8-∮18 |
400 |
195 |
33 |
|
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
24 |
8-∮18 |
500 |
210 |
58 |
|
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
24 |
8-∮23 |
200* |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-∮23 |
240* |
490 |
155 |
|
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
8-∮23 |
240* |
550 |
210 |
|
公称通径DN（mm） |
结构长度L（mm） |
结构长度公差（mm） |
工作压力（MPa） |
使用介质温度（℃） |
|
15 |
100 |
±0.34 |
1.0 |
-20℃~120℃ |
|
20 |
120 |
±0.34 |
1.0 | |
|
25 |
140 |
±0.38 |
1.0 | |
|
32 |
160 |
±0.42 |
1.0 | |
|
40 |
160 |
±0.42 |
1.0 | |
|
50 |
180 |
±0.46 |
1.0 | |
|
65 |
220 |
±0.55 |
1.0 | |
|
80 |
250 |
±0.60 |
1.0 | |
|
100 |
280 |
±0.65 |
1.0 |
|
序号 |
材质 |
序号 |
材质 |
|
1 |
阀体 |
6 |
锁紧螺母 |
|
2 |
手柄 |
7 |
球 |
|
3 |
阀杆 |
8 |
下密封座 |
|
4 |
压盖 |
9 |
下密封 |
|
5 |
填料环 |
订货须知：
