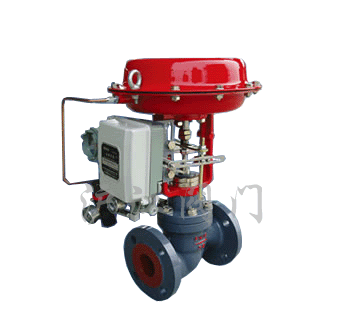

ZXG型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。     本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。 2、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。 3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。 4、可调范围大，固有可调比为50。 5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。 6、ZXGV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。 7、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料：

主要零件材料： 阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti 阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊 软密封阀芯：增强聚四氟乙烯 填料：聚四氟乙烯，柔性石墨 波纹管：1Cr18Ni9Ti 垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片 膜盖：A3 波纹膜片：丁晴橡胶夹增强涤纶织物 弹簧：60SIMN 阀杆、推杆：2Cr13、1Cr18Ni9Ti 衬套：2Cr13

技术参数：

公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 额定流量系数 KV 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4.0 6.3 10 16 25 40 63 100 160 250 400 630 额定行程L（mm） 16 25 40 60 膜片有效面积Ae（cm2） 280 400 600 1000 信号范围Pr(KPa) 20~100、40~200 气源压力Ps(MPa) 0.14~0.4 固有流量特性 直线、等百分比 固有可调比 50 允许泄漏量 硬阀座：IV级（10-4阀额定容量）    软阀座：VI级 公称压力PN（MPa） 1.0、1.6、4.0、6.4 工作温度t（℃） 常温型 -20~200、-40~240、-60~250 散热型 -40~450、-60~450 高温型 450~560 低温型 -60~-100、-100~-200、-200~-250 本产业性能指标贯彻GB/T4213-92标准

规格质量：

标准型、散热形、高温型外形尺寸表  单位：MM 公称通径 20 25 32 40 50 65 80 100 125 150 200   282 308 394 494 L PN16，40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16 53 58 70 75 83 93 100 110 125 143 170 PN40 53 58 70 75 83 93 100 118 135 150 188 PN64 65 70 78 85 90 103 108 125 148 173 208 H 标 准 型 PN16 429 438 474 476 502 622 646 687 835 889 981 PN40 429 438 474 476 502 622 646 695 845 896 1000 PN64 456 468 511 525 535 663 673 705 868 958 1260 散热高温型 570 570 610 610 630 730 810 820 960 1090 1180 散热高温型高度（H）为PN16的数值 **夹套型高度H1及H均增加15% 波纹管密封型外形尺寸                                     单位：MM 公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L 150 160 180 200 230 290 310 350 400 480 600 H1 53 58 70 75 83 93 100 110 125 143 170 H标准型 446.5 453.5 490 542 537.5 617.5 667 675 735 907.5 900   公称通径 20 25 32 40 50 65 80 100 125 150 200 ФA 282 308 394 494 L PN16, PN40 150 160 180 200 230 290 310 350 400 480 600 PN64 230 230 260 260 300 340 380 430 500 550 650 H1 PN16, PN40 52.5 5705 70 75 8205 92.5 100 117.5 135 150 187.5 PN64 65 70 7705 85 900 102.5 107.5 125 147.5 172.5 207.5 H2 -60~-100℃ 500 500 500 500 500 600 600 600 700 700 700 -100~-200℃ 700 700 700 700 700 800 800 800 900 900 900 -200~-250℃ 900 900 900 900 900 1000 1000 1000 1100 1100 1100 H -60~ -100 (℃) PN16, PN40 810 810 832 832 832 1026 1026 1024 1200 1198 1198 PN64 810 810 832 832 832 1026 1026 1024 1200 1198 1198 -100~ -200 (℃) PN16, PN40 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 PN64 1010 1010 1032 1032 1032 1226 1226 1124 1400 1398 1398 -200~ -250 (℃) PN16, PN40 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 PN64 1210 1210 1032 1232 1232 1426 1426 1424 1600 1598 1598 ФD3 260 260 285 305 340 370 405 460 525 590 700 ФD4 290 290 315 335 370 400 435 490 555 630 740 螺栓孔N(个)-D(直径) 8-14 8-14 8-14 8-16 8-16 10-16 10-16 12-18 14-18 16-18 18-18 　 调节阀重量表        单位:KG 公称通径 20 25 32 40 50 65 80 100 125 150 200 标准型 PN16 16 17 19 21 23 35 48 57 64 70 900 PN40 16 17 19 21 23 35 48 60 67 74 95 PN64 20 21 25 30 33 44 71 91 100 115 145 散热高温型 17 18 20 22 25 36 51 60 67 74 95 波纹管型 20 21 25 30 33 48 71 91 102 115 145 低温型 20 21 23 26 28 42 58 69 77 84 108
